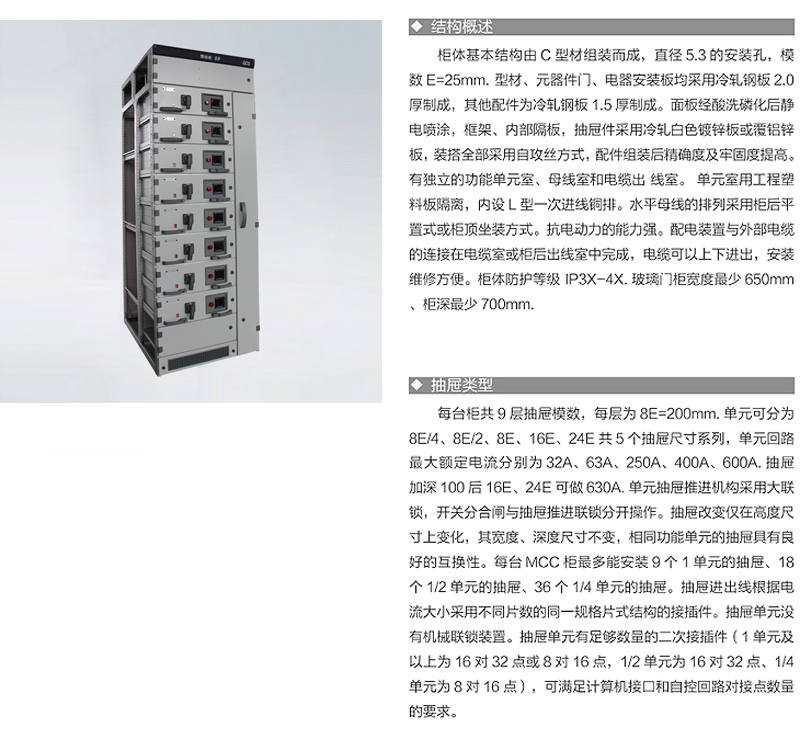

二代抽屜柜柜體結構概述

柜體基本結構由C型材組裝而成，直徑5.3的安裝孔，模數E=25mm，型材、元器件門、電器安裝板均采用冷軋鋼板2.0厚制成，其他配件為冷軋鋼板1.5厚制成。面板經酸洗磷化后靜電噴涂，框架、內部隔板，抽屜件采用冷軋白色鍍鋅或覆鋁鋅板，裝搭全部采用自攻絲方式，配件組裝后精確度及牢固度提高。

有獨立的功能單元室、母線室和電纜出線室。單元室用工程塑料板隔離，內設L型一次進線銅排。水平母線的排列采用柜后平置式或柜頂坐裝方式。抗電動力的能力強。配電裝置與外部電纜的連接在電纜室或柜后出線室中完成，電纜可以上下進出，安裝維修方便。柜體防護等級IP3X-4X。

二代抽屜柜殼體采用鋼板制成封閉外殼，進出線回路的電器元件都安裝在可抽出的抽屜中，構成能完成某一類供電任務的功能單元。功能單元與母線或電纜之間，用接地的金屬板或塑料制成的功能板隔開，形成母線、功能單元和電纜三個區域。

每個功能單元之間也有隔離措施。抽屜式開關柜有較高的可靠性、安全性和互換性，是比較先進的開關柜，目前生產的開關柜，多數是抽屜式開關柜。它們適用于要求供電可靠性較高的工礦企業、高層建筑，作為集中控制的配電中心。

備注：

抽屜柜含垂直銅排、母線夾、一次二次插件、含增值稅、不含運費、具體價格按照?qǐng)D紙報價，以此為準，謝謝合作！
